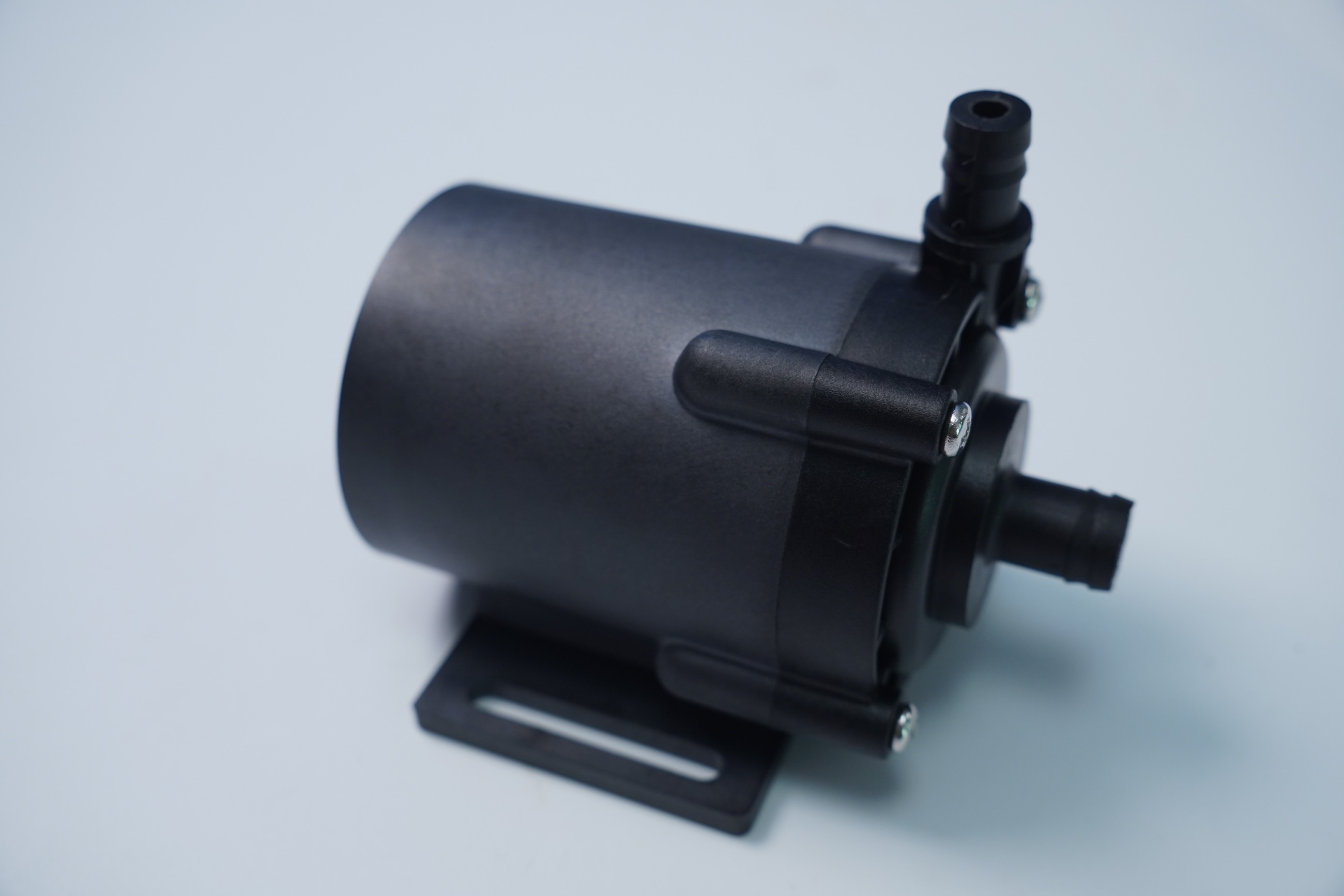

无刷直流水泵DC55I
驱动外置版 驱动内置版产品特征产品名称:无刷直流水泵DC55I重量：0.52kg型号：DC55I寿命：≥30000h连续防护等级：IP68颜色：黑色认证：CE,ROSH壳体材料：PPS+30%GF噪音：≤35dB密封性：≥0.5MPa（5k
- 型号： DC55I
- 品牌： ZKSJ
- 名称： 无刷直流潜水泵
- 水泵扬程： 20米
- 管径： 12mm/10mm
- 水泵流量： 800L/H
- 功率： 80W
- 规格： 98.8*77.5*78mm
全国服务热线：
181-2412-7759
驱动外置版 驱动内置版
产品特征
| 产品名称: | 无刷直流水泵DC55I | 重量： | 0.52kg |
| 型号： | DC55I | 寿命： | ≥30000h连续 |
| 防护等级： | IP68 | 颜色： | 黑色 |
| 认证： | CE,ROSH | 壳体材料： | PPS+30%GF |
| 噪音： | ≤35dB | 密封性： | ≥0.5MPa（5kg） |
| 绝缘等级： | H级（180°） | 工作原理： | 离心泵 |
| 用途： | 冷却循环散热系统 |
使用范围
使用液体类型： | 油性介质，水，酸碱盐以及其他流动性液体 | 使用液体温度： | -30°—100°三相板内置非潜水/三相板外置潜水 |
调速方式： | *PWM调速：幅值5V 50-800HZ 可定制 *0-5V调速 *电位器调速：电阻范围4.7K~20K | 使用电源类型： | 直流电源，太阳能板，蓄电池 |
基本参数（参数可以定制）
| 产品型号 | DC55I-12150PWM DC55I-12150VR DC55I-12150VS DC55I-12150S | DC55I-18200PWM DC55I-18200VR DC55I-18200VS DC55I-18200S | DC55I-24200PWM DC55I-24200VR DC55I-24200VS DC55I-24200S | DC55I-36200PWM DC55I-36200VR DC55I-36200VS DC55I-36200S | PWM:PWM 调速（50-800HZ/ 5V） VR:电位器调速 VS:0~5V 模拟电压信号调速 S:固定转速 |
| 额定电压 | 12V | 18V DC | 24V DC | 36V | |
| 工作电压范围 | 10-18V | 10-24V | 10-30V | 15-40V | 此范围内，水泵能够正常工作 |
| 额定电流 | 3.5A(4.5A) | 3.5A(4.5A) | 2.7A(3.3A) | 1.8A(2.2A) | 封闭出水口电流（敞口抽水电流） |
| 输入功率 | 42W(54W) | 42W(54W) | 65W(80W) | 65W(80W) | 封闭出水口功率（敞口抽水功率） |
| 最大流量 | 700L/H | 800L/H | 800L/H | 800L/H | 敞口流量 |
| 最大扬程 | 15M | 20M | 20M | 20M | 静态扬程 |
| 最小输入电源 | 12V-5A | 18V-4.5A(光伏) | 24V-4A | 36V-3A |
附加功能说明
卡死保护 | 卡死的时候水泵停止工作 | 缺水/空转保护 | 水泵缺水或者空转时水泵会循环的停转（8秒）运转（2秒），可定制保护策略 |
超载保护 | 当电压不稳定或者其他原因导致超过水泵额定功率，水泵停止运行 | 电源反接 | 电源正负极接反，水泵停止运行，重新接后，正常工作 |
水泵驱动器内置 |  | 适合外置陆用场合 |
水泵驱动器外置 |  | 适合温度高或者腐蚀溶液潜水安装 |
流量扬程曲线图
尺寸图
参数测试安装示意图
注意：本产品不具备自吸功能，因此在安装时，需要保证压盖型腔内具有足够的水，即安装时需要保证水泵中心位置低于水箱内液面，以保证水泵能够正常运行！
